ОФСЕТНЫЙ ОБЛУЧАТЕЛЬ 3G «AX-2000 OFFSET 75» (до 27 dBi)
Что делать? если нужен интернет, а провайдеров рядом нет? Нет скорости, 3G/4G модем слабо ловит сигнал…
У НАС ЕСТЬ РЕШЕНИЕ!!
ОФСЕТНЫЙ ОБЛУЧАТЕЛЬ 3G «AX-2000 OFFSET 75» (до 27 dBi)
Рекомендована заводом изготовителем для использования с офсетными зеркалами (спутниковой тарелкой).
Комплектация:
- Облучатель офсетный «AX-2000 OFFSET 75».
- Инструкция.
- Упаковка из картона.
*Спутниковая антенна в комплект не входит! Приобретается отдельно.
*Кабельная сборка (Кабель 75 Ом с «F» разъёмами) - 1 шт. приобретается отдельно в нашем магазине.

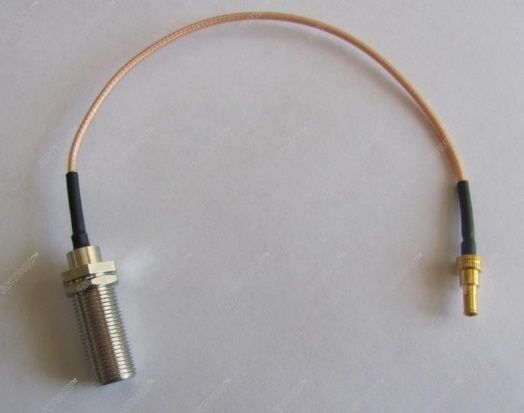

*Адаптер для 3G модема (1 шт.) приобретается отдельно в нашем магазине.
- КАЧЕСТВЕННЫЙ МАТЕРЬЯЛ КОРПУСА ОБЛУЧАТЕЛЯ ЗАЩИЩЕН ОТ УЛЬТРАФИОЛЕТА, ЧТО УВЕЛИЧИВАЕТ СРОК ЭКСПЛУАТАЦИИ!
- РАБОТАЕТ В СТАНДАРТАХ 3G диапазона 1705-2175 МГц .
- ОБЛУЧАТЕЛЬ АДАПТИРОВАН ПОД АНТЕННЫЙ КАБЕЛЬ 75 Ом («F» разъём)
- НЕБОЛЬШОЙ РАЗМЕР И УДОБСТВО УСТАНОВКИ
- УНИВЕРСАЛЬНОЕ КРЕПЛЕНИЕ
- ВЫСОКОКАЧЕСТВЕННЫЙ ПЛАСТИК ПРЕДОХРАНЯЕТ АКТИВНЫЕ ИЗЛУЧАТЕЛИ
- УСИЛЕНИЕ СИГНАЛА ЗАВИСИТ ОТ ДИАМЕТРА ОФСЕТНОЙ АНТЕННЫ (ПРИОБРЕТАЕТСЯ ОТДЕЛЬНО)
Описание
Облучатель офсетной антенны «AX-2000 OFFSET 75» используется в комплекте с модемами и роутерами стандарта 3G диапазона 1705-2175 МГц. Комплект «облучатель+тарелка» значительно улучшает сигнал оператора на границах зон обслуживания. Активные элементы облучателя защищены от УФ излучения и воздействия внешней окружающей среды высококачественным пластиком, что увеличивает срок эксплуатации антенны. Для данного комплекта предусмотрено подключение стандартного антенного кабеля 75 Ом обычными «F»-разъёмами, что намного снижает стоимость кабельной сборки. Для снижения сопротивления и затухания сигнала рекомендуется использовать медный антенный кабель SAT-50 и SAT-703.
Применение спутн. антенн различного диаметра (не входит в комплект) позволяет получать значительно больший коэф. усиления, чем на антеннах других конструкций.
Следует отметить, что любое внешнее препятствие (деревья, здания, неровности рельефа) между вашим облучателем и вышкой оператора приведет к ослаблению сигнала, т.к. система «облучатель+тарелка» имеет узкую диаграмму направленности в 2-3 градуса. Для наиболее точного наведения тарелки на вышку применяется специальный прибор (анализатор спектра), но лучше доверить монтаж тарелки и настройку специалисту!
Подключать внешнюю антенну к модему HUAWEI E1820 следует только в зонах уверенного приема.
При наличии в вашем модеме разъёма для внешней антенны типа CRC9 (Huawei: E3276 (М150-1), E352, E353, Е355, Е3131, Е367,E156, E160G, E160, E169,E169G, K3520, K3806, E176G), - рекомендуется выбрать адаптер CRC9/F-female.
Обязательное тестирование антенн в процессе изготовления исключает брак!
Характеристики:
|
Рабочий диапазон частот, МГц |
1705-2175 |
|||||||||||||||
|
Собственное усиление, dBi |
9 |
|||||||||||||||
|
Результирующее усиление и ширина диаграммы направленности по уровню -3дБ при различных диаметрах офсетной параболической антенны (на частоте 2000МГц) |
|
|||||||||||||||
|
Ширина ДН в Н-плоскости по уровню -10dB, град |
110 |
|||||||||||||||
|
Ширина ДН в Е-плоскостипо уровню -10dB, град |
105 |
|||||||||||||||
|
Уровень паразитной поляризации, dB |
-30 |
|||||||||||||||
|
Входное сопротивление, Ом |
75 |
|||||||||||||||
|
КСВ в рабочем диапазоне частот, не более |
1,5 |
|||||||||||||||
|
Допустимая мощность, Вт |
50 |
|||||||||||||||
|
Поляризация |
вертикальная |
|||||||||||||||
|
Механические характеристики |
||||||||||||||||
|
Масса, г |
500 |
|||||||||||||||
|
Габаритные размеры, м |
0,12х0,12х0,06 |
|||||||||||||||
|
Разъем |
F-female |
|||||||||||||||
|
Материал излучателя |
медь |
|||||||||||||||
|
Защитное покрытие |
порошковая полимерная краска |
|||||||||||||||
|
Материал защитной коробки |
PVC |
|||||||||||||||
